【知识】风机种类浅析

风机分类

按气流运动方向的风机分类

按照气流运动来进行风机分类的有：

1离心风机

气流进入旋转的叶片通道，在离心力作用下气体被压缩并沿着半径方向流动。

2轴流风机

气流轴向进入风机叶轮后，在旋转叶片的流道中沿着轴线方向流动的风机。相对于离心风机，轴流风机具有流量大、体积小、压头低的特点，用于有灰尘和腐蚀性气体场合时需注意。

3斜流式（混流式）风机

在风机的叶轮中，气流的方向处于轴流式之间，近似沿锥流动，故可称为斜流式（混流式）风机。

这种风机的压力系数比轴流式风机高，而流量系数比离心式风机高。

按压力的风机分类

按照压力来进行风机分类的有：

1低压离心风机

风机进口为标准大气条件，风机全压PtF≤1kPa的离心风机。

2中压离心风机

风机进口为标准大气条件，风机全压为1kPa＜PtF＜3kPa的离心风机。

3高压离心风机

风机进口为标准大气条件，风机全压为3kPa＜PtF＜15kPa的离心风机。

4低压轴流风机

风机进口为标准大气条件，风机全压为PtF≤0.5kPa的轴流风机。

5高压轴流风机

风机进口为标准大气条件，风机全压为0.5kPa＜PtF＜15kPa的轴流风机。

按比例大小的风机分类

比转速是指要达到单位流量和压力所需的转速，按比例大小风机分类有：

1．低比转速风机（ns=11~30）

2．中比转速风机（ns=30~60

3．高比转速风机（ns=60~81）

按用途的风机分类

按用途风机分类，可分为引风机、纺织风机、消防排烟风机等。

风机分类

风机分类可以按气体流动的方向，分为离心式、轴流式、斜流式和横流式等类型。

这种风机分类的机器有：

离心风机工作时，动力机(主要是电动机)驱动叶轮在蜗形机壳内旋转，空气经吸气口从叶轮中心处吸入。由于叶片对气体的动力作用，气体压力和速度得以提高，并在离心力作用下沿着叶道甩向机壳，从排气口排出。因气体在叶轮内的流动主要是在径向平面内，故又称径流风机。

离心风机主要由叶轮和机壳组成，小型风机的叶轮直接装在电动机上中、大型风机通过联轴器或皮带轮与电动机联接。离心风机一般为单侧进气，用单级叶轮；流量大的可双侧进气，用两个背靠背的叶轮，又称为双吸式离心风机。

叶轮是风机的主要部件，它的几何形状、尺寸、叶片数目和制造精度对性能有很大影响。叶轮经静平衡或动平衡校正才能保证风机平稳地转动。按叶片出口方向的不同，叶轮分为前向、径向和后向三种型式。前向叶轮的叶片顶部向叶轮旋转方向倾斜；径向叶轮的叶片顶部是向径向的，又分直叶片式和曲线型叶片；后向叶轮的叶片顶部向叶轮旋转的反向倾斜。

前向叶轮产生的压力最大，在流量和转数一定时，所需叶轮直径最小，但效率一般较低；后向叶轮相反，所产生的压力最小，所需叶轮直径最大，而效率一般较高；径向叶轮介于两者之间。叶片的型线以直叶片最简单，机翼型叶片最复杂。

为了使叶片表面有合适的速度分布，一般采用曲线型叶片，如等厚度圆弧叶片。叶轮通常都有盖盘，以增加叶轮的强度和减少叶片与机壳间的气体泄漏。叶片与盖盘的联接采用焊接或铆接。焊接叶轮的重量较轻，流道光滑。低、中压小型离心风机的叶轮也有采用铝合金铸造的。

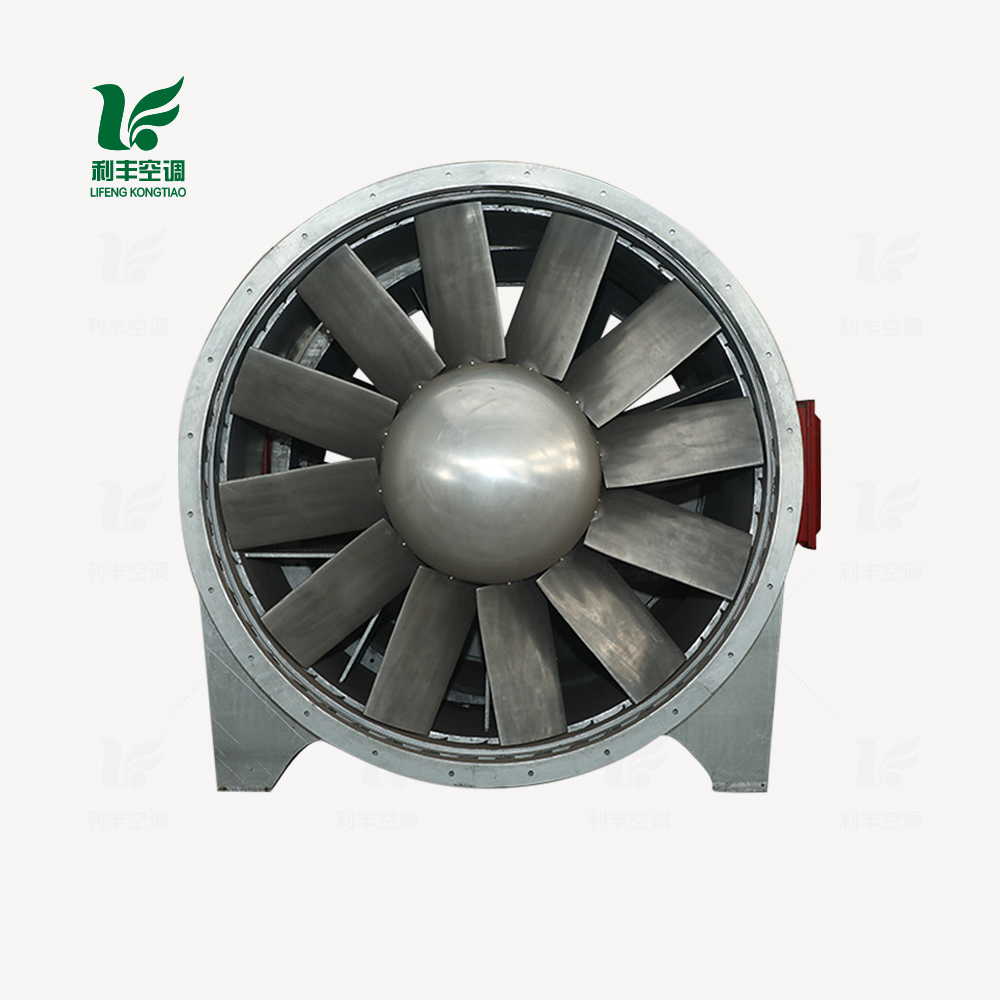

轴流式风机工作时，动力机驱动叶轮在圆筒形机壳内旋转，气体从集流器进入，通过叶轮获得能量，提高压力和速度，然后沿轴向排出。轴流风机的布置形式有立式、卧式和倾斜式三种，小型的叶轮直径只有100毫米左右，大型的可达20米以上。

小型低压轴流风机由叶轮、机壳和集流器等部件组成，通常安装在建筑物的墙壁或天花板上；大型高压轴流风机由集流器、叶轮、流线体、机壳、扩散筒和传动部件组成。叶片均匀布置在轮毂上，数目一般为2～24。叶片越多，风压越高；叶片安装角一般为10°～45°，安装角越大，风量和风压越大。轴流式风机的主要零件大都用钢板焊接或铆接而成。

斜流风机又称混流风机，这类风机比较好，气体以与轴线成某一角度的方向进入叶轮，在叶道中获得能量，并沿倾斜方向流出。风机的叶轮和机壳的形状为圆锥形。这种风机兼有离心式和轴流式的特点，流量范围和效率均介于两者之间。

横流风机是具有前向多翼叶轮的小型高压离心风机。气体从转子外缘的一侧进入叶轮，然后穿过叶轮内部从另一侧排出，气体在叶轮内两次受到叶片的力的作用。在相同性能的条件下，它的尺寸小、转速低。

与其他类型低速风机相比，此类风机发展前途比较好，横流风机具有较高的效率。它的轴向宽度可任意选择，而不影响气体的流动状态，气体在整个转子宽度上仍保持流动均匀。它的出口截面窄而长，适宜于安装在各种扁平形的设备中用来冷却或通风。
